Трубчатые печи

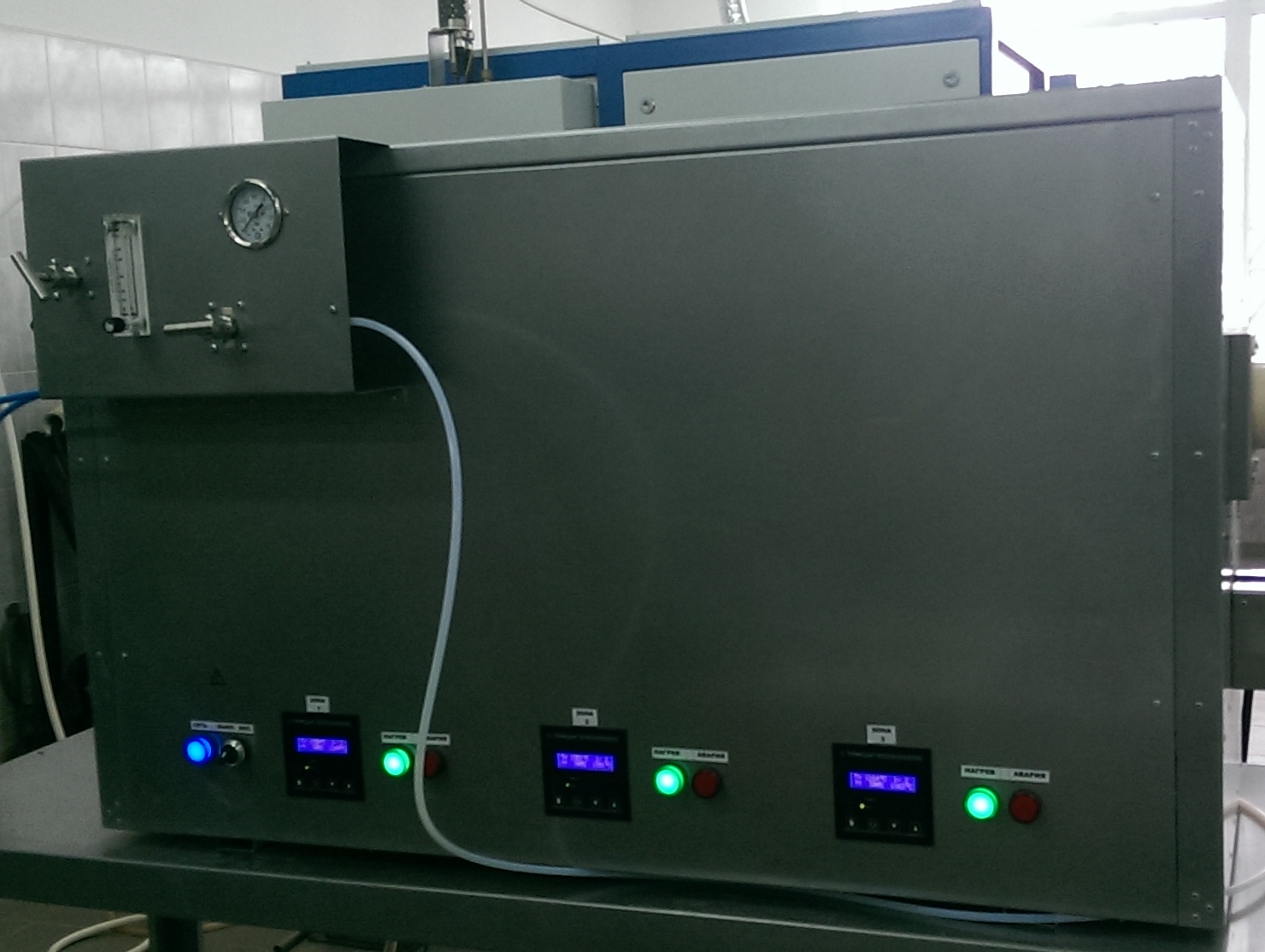

trubchataya-pech-s-kontroliruemoy-atmosferoyТрубчатая печь производства компании "ТЕРМОПЕЧЬ" предназначена для анализа свойств различных материалов и изделий при температурном воздействии до 1250 °С. На сегодняшний день тяжело представить себе современную лабораторию, не оснащенную трубчатой печью. Ведь одними из основных испытания любого изделия является проверка на различные температурные воздействия.

Трубчатая печь оборудована электронной системой управления с задаваемой программой работы. таким образом достигается автоматизация при проведении экспериментов. Все наша продукция соответствует необходимым  нормам  пожаробезопасности и не расходует большого количества  электроэнергии.

Общая классификация трубчатых печей

На сегодняшний день на рынке представлено свыше 70 стандартизированных типов печей, чья поверхность нагревать радианных труб варьируется от 15 до 2200 м², а наружный диаметр составляет 60-219 мм при длине одной трубы 3-24 метра.

Данные модели различаются:

1.Формой (с широкой или узкой камерой, цилиндрической, кольцевой формы и т. д.)

2.Расположением осей факела и труб относительно друг друга — параллельное или перпендикулярное

3.Особенностями размещения труб радиации и конвекции — винтовые, горизонтальные или вертикальные

4.Расположением конвективной камеры относительно радиантной (верхнее, нижнее, боковое, среднее)

5.Сжигание топлива может происходить со свободным пламенем, настильным пламенем или беспламенным способом

6.Количеством секций или камер в радиационной зоне

7.Длинной труб

8.Снаружи трубчатые печи могут быть обмурованы подвесным кирпичом, легковесным кирпичом, легковесными бетонными блоками и прочими материалами.

Высокотемпературные трубчатые печи

Для создания в рабочей камере трубчатой печи температуры 1300-1350° С применяются нагреватели спиральной формы из карбида кремния. Вдоль оси прямоугольной камеры нагревания проложена рабочая труба электрической печи. Как правило, вертикально вдоль боковых стен камеры устанавливают стержневые нагревательные элементы из карбида кремния.

Нагревательные элементы в форме стержней оснащены средней рабочей зоной нагрева и утолщенными выводами, проходящими через футеровку и подключенными к токопроводящим хомутам, расположенными снаружи. Расположенные горизонтально нагревательные элементы опираются на футеровку выводами в то время, когда вертикально установленные нагреватели, проходя через футеровку, опираются нижними выводами на изоляционную опору.

Нагревание камеры печи до 1600° С осуществима в печах, оснащенных хроламитлановыми нагревателями, установленными вертикально вдоль боковых стен рабочей камеры. Данный тип нагревателей устанавливается на изоляционную камеру нижним выводом, а верхним подвешивается на коромысло. На противоположный край коромысла вешают груз, обеспечивающий частичную разгрузку нагревательного элемента. Подобный вид установки необходимо для исключения вероятности деформации нагревателя при максимально допустимых температурах.

Термоконтролер, установленный в трубчатых печах с хроламитлантановым нагревателем, оснащен функцией ограничивающей максимально допустимую скорость нагревания и охлаждения, не позволяющей допустить ошибку в определении температурного режима.

В высокотемпературных печах по большей части используется многослойная теплоизоляция волокнистыми материалами с различными предельными температурами в каждом слое. Такие печи имеют более высокую стоимость и сложны в эксплуатации, поэтому их применение целесообразно при необходимости обеспечения очень высоких температур.

Разъемные трубчатые электропечи

Данный тип электрических печей предназначается для нагревания образцов до требуемой температуры при проведении различных исследований, которые требуют чтобы зона нагрева располагалась строго вертикально или горизонтально. Разъемная конструкция дает возможность применять трубчатые печи в разнообразных испытательных стендах и монтировать трубы (или реторты) с подсоединенными кабелями, трубками, шлангами, чье отсоединение от приборов представляется затруднительным или невозможным.

Данный тип трубчатых печей запущен в производство с вертикальным или с горизонтальным разъемом. Конструкция имеет пару сварных каркасов, которые закреплены на оси при помощи шарниров, что обеспечивает  печам с горизонтальным разъемом подъем верхней половины печи. А трубчатым печам в вертикальным разъемом дает возможность разводить половинки в стороны при этом не разбирая печь. Огнеупорная кладка, выстилает внутреннее пространство рабочей камеры. Блок управления, поставляемый в комплекте с электропечью, крепиться на стене печи.
